高純度鉻剛玉耐火澆注料是在高純度剛玉質耐火澆注料基礎上，摻加適量的工業(yè)氧化鉻，采用低水泥技術制成的。其主要產品為透氣磚和水口等，在煉鋼工業(yè)中得到廣泛應用，使用效果較好，社會效益顯著。

組成材料和性能

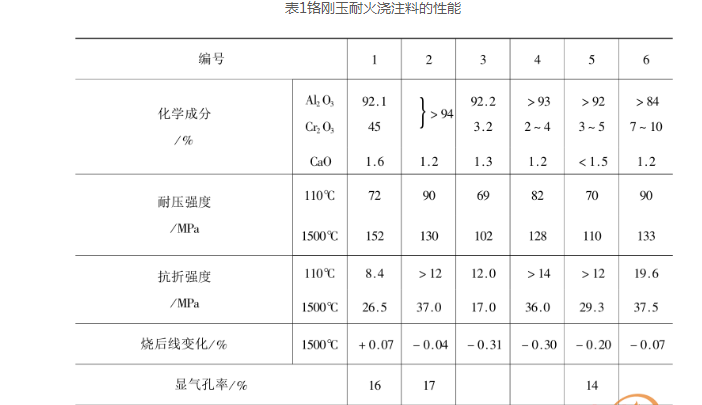

表1為鉻剛玉耐火澆注料的性能。表中編號1料用板狀剛玉作耐火骨料，電熔白剛玉作粉料。編號2用致密剛玉作耐火骨料和粉料。其余的用電熔白剛玉作耐火骨料和粉料。耐火骨料臨界粒徑為10mm或8mm，總用量約為70%;同時還采用α-Al2O3 超微粉、工業(yè)氧化鉻和極少量的uf-SiO2作耐火粉料。編號5用Ca-80水泥作結合劑，其余的結合劑為Ca-70水泥。同時摻加減水劑和緩凝劑等。從表中看出，Al2O3和Cr2O3含量大于94%，料的純度很高。體積密度大于3.10g/cm3,料較致密。110℃烘干和1500℃燒后耐壓強度分別大于69MPa和102MPa，1500℃燒后線變化除編號1外均呈負值，即略有收縮。總之，高純度鉻剛玉耐火澆注料的性能是優(yōu)良的。
